Đồng là gì?

Đồng là nguyên tố hóa học trong bảng tuần hoàn nguyên tố có ký hiệu Cu và số nguyên tử bằng 29. Đồng là kim loại dẻo có độ dẫn điện và dẫn nhiệt cao. Đồng nguyên chất mềm và dễ uốn; bề mặt đồng tươi có màu cam đỏ. Nó được sử dụng làm chất dẫn nhiệt và điện, vật liệu xây dựng, và thành phần của các hợp kim của nhiều kim loại khác nhau.

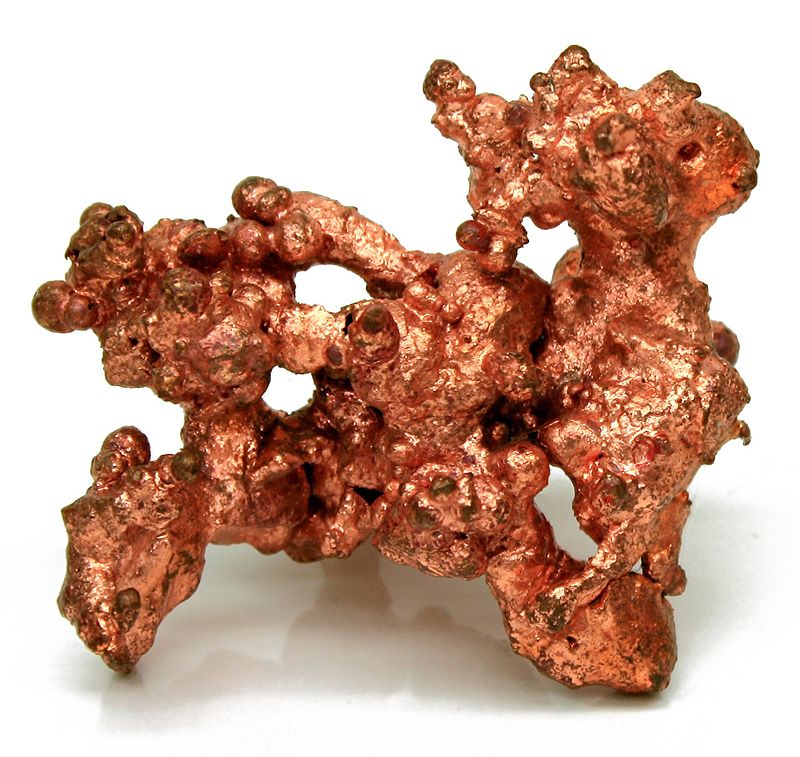

Một khối đồng trong quặng tự nhiên

Kim loại và các hợp kim của nó đã được sử dụng cách đây hàng ngàn năm. Trong thời kỳ La Mã, đồng chủ yếu được khai thác ở Síp, vì thế tên gọi ban đầu của kim loại này là сyprium (kim loại Síp), sau đó được gọi tắt là сuprum. Các hợp chất của nó thường tồn tại ở dạng muối đồng(II), chúng thường có màu xanh lam hoặc xanh lục của các loại khoáng như ngọc lam và trong lịch sử đã được sử dụng rộng rãi làm chất nhuộm. Các công trình kiến trúc được xây dựng có đồng bị ăn mòn tạo ra màu xanh lục verdigris (hoặc patina).

Các ion đồng(II) tan trong nước với nồng độ thấp có thể dùng làm chất diệt khuẩn, diệt nấm và làm chất bảo quản gỗ. Với số lượng đủ lớn, các ion này là chất độc đối với các sinh vật bậc cao hơn, với nồng độ thấp hơn, nó là một vi chất dinh dưỡng đối với hầu hết các thực vật và động vật bậc cao hơn. Nơi tập trung đồng chủ yếu trong cơ thể động vật là gan, cơ và xương.


Dây đồng


Cấu trúc tinh thể Lập phương tâm mặt của Đồng

Tính chất
Vật lý
Đồng, bạc và vàng đều nằm trong nhóm 11 của bảng tuần hoàn nên chúng có nhiều thuộc tính giống nhau: chúng có 1 electron trong phân lớp s1 nằm trước nhóm d10 và được đặc trưng bởi tính dẻo và dẫn điện cao. Các orbital được lấp đầy các electron trong các nguyên tố này không đóng góp nhiều vào các tương tác nội nguyên tử, chủ yếu ảnh hưởng bởi các electron phân lớp s thông qua các liên kết kim loại. Trái ngược với các kim loại mà phân lớp d không được lấp đầu bởi các electron, các liên kết kim loại trong đồng thiếu các đặc điểm của liên kết cộng hóa trị và chúng tương đối yếu. Điều này giải thích tại sao các tinh thể đồng riêng biệt có độ dẻo cao và độ cứng thấp. Ở quy mô lớn, việc thêm vào các khuyết tật trong ô mạng tinh thể như ranh giới hạt, sẽ làm cản trở dòng vật liệu dưới áp lực nén từ đó làm tăng độ cứng của nó. Ví dụ, đồng thường được đưa ra thị trường ở dạng polycrystalline hạt mịn, dạng này có độ cứng lớn hơn dạng monocrystalline.

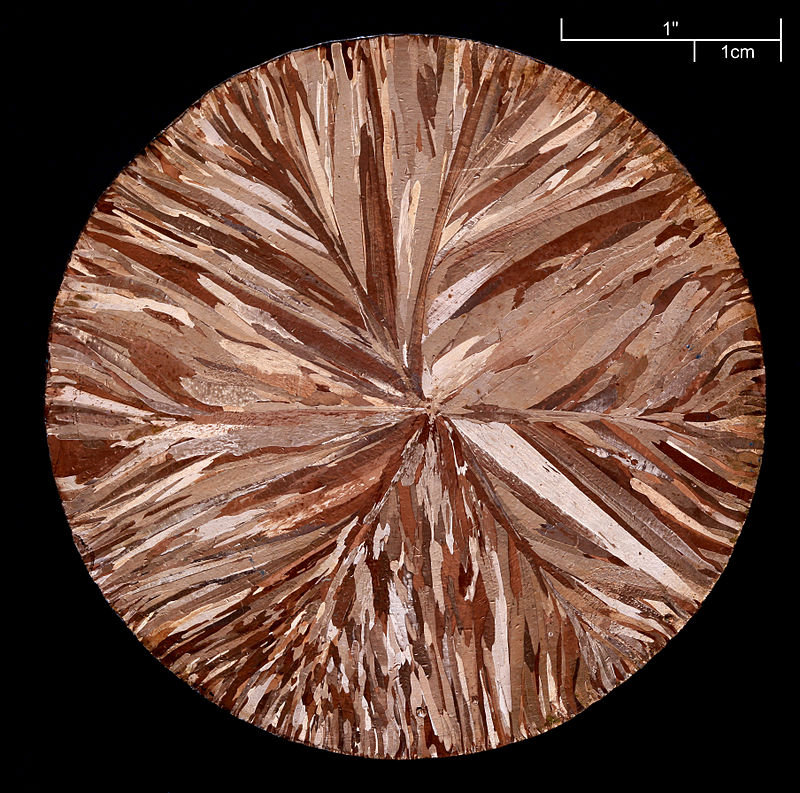

Đĩa đồng (độ tinh khiết 99,95%) được làm bằng đúc liên tục và khắc.

Độ cứng thấp của đồng giúp giải thích một phần tính dẫn điện cao của nó(59.6×106 S/m) và cũng như tính dẫn nhiệt cao, các tính chất này được xếp hạng thứ 2 trong số những kim loại nguyên chất có tính chất tương tự ở nhiệt độ phòng. (trong số các kim loại nguyên chất ở nhiệt độ phòng chỉ có bạc có độ dẫn điện cao hơn). Đặc điểm này là do điện trở suất đối với sự vận chuyển electron trong các kim loại ở nhiệt độ phòng chủ yếu bắt nguồn từ sự tán xạ của electron đối với dao động nhiệt của mạng tinh thể, mà điện trở xuất này tương đối yếu đối với cho một kim loại mềm. Mật độ dòng thấm tối đa của đồng trong không khí ngoài trời vào khoảng 3,1×106 A/m2, vượt trên giá trị này nó bắt đầu nóng quá mức. Cùng với những kim loại khác, nếu đồng được đặt cạnh kim loại khác, ăn mòn galvanic sẽ diễn ra.

Cùng với lưu huỳnh và vàng (cả hai đều có màu vàng), đồng là một trong 3 nguyên tố có màu tự nhiên khác với màu màu xám hoặc bạc. Đồng tinh khiết có màu đỏ cam và tạp ra màu lam ngọc khi tiếp xúc với không khí. Màu đặc trưng này của đồng tạo ra từ sự chuyển tiếp electron giữa phân lớp 3d và phân lớp 4s – năng lượng chênh lệch do sự chuyển đổi trạng thái electrong giữa hai phân lớp này tương ứng với ánh sáng cam. Cơ chế xảy ra tương tự đối với màu vàng của vàng và lưu huỳnh.

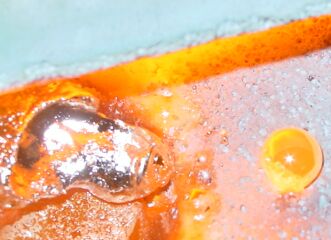

Đồng ở nhiệt độ nóng chảy cao hơn điểm nóng chảy của nó một chút làm cho nó có ánh hồng khi đủ ánh sáng sẽ làm cho nó rạng rỡ hơn với màu cam đỏ.

Hóa học
Đồng tạo nhiều hợp chất khác nhau với các trạng thái ôxy hóa +1 và +2, mà thường được gọi theo thứ tự là cuprous và cupric.Nó không phản ứng với nước, nhưng phản ứng chậm với ôxy trong không khí tạo thành một lớp ôxit đồng màu nâu đen. Ngược lại với sự ôxy hóa của sắt trong không khí ẩm, lớp ôxit này sau đó sẽ ngăn cản sự ăn mòn. Một lớp màu lục của verdigris (đồng cacbonat) thường có thể bắt gặp trên các công trình cổ có sử dụng đồng như Tượng Nữ thần tự do, tượng bằng đồng lớn nhất trên thế giới được xây dựng dùng repoussé and chasing. Hydrogen sulfua và sulfua phản ứng với đồng tạo ra các hợp chất đồng sulfua khác nhau trên bề mặt. Trong trường hợp phản ứng với sulfua, ăn mòn đồng diễn ra khi đồng tiếp xúc với không khí có chứa các hợp chất sulfua. Các dung dịch amoni chứa ôxy có thể tạo ra một phức chất hòa tan trong nước với đồng, khi phản ứng với ôxy và axit clohydric để tạo thành đồng clorua và hydro peroxide bị axit hóa để tạo thành các muối đồng(II). Đồng(II) clorua và đồng phản ứng với nhau tạo thành đồng (I) clorua.


Sợi đồng không bị ôxy hóa (trái) và sợi đồng bị ôxy hóa (phải).

Đồng vị
Đồng có 29 đồng vị. 63Cu and 65Cu là đồng vị bền, với 63Cu chiếm khoảng 69% đồng có mặt trong tự nhiên; cả hai đều có spin 3/2. Các đồng vị còn lại có tính phóng xạ, trong đó đồng bị phóng xạ bền nhất là 67Cu với chu kỳ bán rã 61,83 giờ. Bảy đồng vị kích thích đặc trưng nhất là 68mCu tồn tại lâu nhất với chu kỳ bán rã 3,8 phút. Các đồng vị với số khối lớn hơn 64 phân rã β-, ngược lại các đồng vị có số khối dưới 64 thì phân rã β+. 64Cu, có chu kỳ bán rã 12,7 giờ, phân rã theo cả hai cơ chế trên.

62Cu và 64Cu có những ứng dụng đáng chú ý.64Cu chất được sử dụng trong chụp hình tia-X, và dạng tạo phức với chelate có thể được dùng trong điều trị ung thư.62Cu được dùng trong 62Cu-PTSM là một phương pháp vết phóng xạ trong chụp cắt lớp bằng positron.

Phân bố
Đồng có thể tìm thấy như là đồng tự nhiên hoặc trong dạng khoáng chất. Đồng tự nhiên là một dạng polycrystal, với các tinh thể riêng lẻ lớn nhất đã được ghi nhận có kích thước 4,4×3,2×3,2 cm. Khối đồng nguyên tố lớn nhất có cân nặng 420 tấn, được tìm thấy năm 1857 trên bán đảo Keweenaw ở Michigan, Hoa Kỳ. Có nhiều dạng khoáng chứa đồng như cacbonat azurit (2CuCO3Cu(OH)2) và malachit (CuCO3Cu(OH)2) là các nguồn để sản xuất đồng, cũng như là các sulfua như chalcopyrit (CuFeS2), bornit (Cu5FeS4), covellit (CuS), chalcocit (Cu2S) và các ôxít như cuprit (Cu2O).

Phần lớn đồng trích xuất được trong các mỏ lộ thiên trong các khoáng sản có ít hơn 1% đồng. Các ví dụ bao gồm: mỏ Chuquicamata ở Chilê và mỏ El Chino ở New Mexico. Việt Nam có mỏ đồng Sinh Quyền ở Lào Cai.

Đồng có mặt trong vỏ Trái Đất với hàm lượng 50 ppm, và có thể được tổng hợp trong các ngôi sao có khối lượng lớn.


Tháp Đông của Royal Observatory, Edinburgh. Sự khác biệt giữa đồng được tân trang lại năm 2010 và màu lục nguyên thủy của đồng năm 1894 có thể thấy được rõ ràng.

Sản xuất
Hầu hết đồng được khai thác hoặc chiết tách ở dạng đồng sulfua từ các mỏ đồng porphyr khai thác lộ thiên chứa từ 0,4 đến 1,0% đồng. Ví dụ một số mỏ như: mỏ Chuquicamata ở Chile; Bingham Canyon Mine ở Utah, Hoa Kỳ; và El Chino Mine ở New Mexico, Hoa Kỳ. Theo Cục Khảo sát địa chất Anh, năm 2005, Chile là nước dẫn đầu về khai thác đồng chiếm ít nhất 1/3 sản lượng đồng thế giới, theo sau là Hoa Kỳ, Indonesia và Peru. Đồng cũng được thu hồi qua quá trình In-situ leach. Nhiều nơi ở tiểu bang Arizona được xem là những ứng viên cho phương pháp này. Lượng đồng đang đượng sử dụng đang tăng và số lượng có sẵn là hầu như không đủ để cho phép tất cả các nước để đạt đến mức độ sử dụng của thế giới phát triển.


Mỏ Chuquicamata ở Chile là một trong những mỏ đồng lộ thiên lớn nhất thế giới.

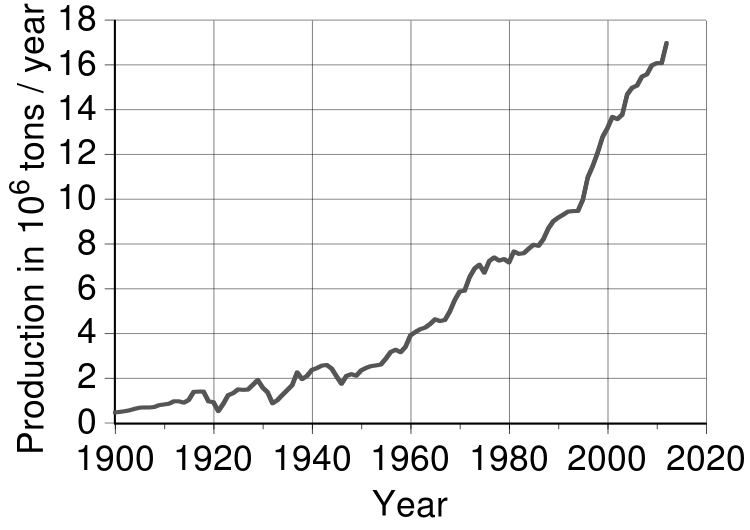

Xu hướng sản xuất trên thế giới

Trữ lượng
Đồng đã được sử dụng ít nhất là cách nay 10.000 năm, nhưng có hơn 95% tất cả đồng đã từng được khai thác và nấu chảy đã được tách chỉ bắt đầu từ thập niên 1900. Với nhiều nguồn tài nguyên tự nhiên, tổng lượng đồng trên Trái Đất là rất lớn (khoảng 1014 tấn nằm trong vòng vài km của vỏ Trái Đất, hoặc tương đương 5 triệu năm khai thác với tốc độ khai thác hiện tại. Tuy nhiên, chỉ có một tỷ lệ nhỏ trữ lượng này là có giá trị kinh tế trong điều kiện chi phí và công nghệ hiện tại. Nhiều ước tính trữ lượng đồng hiện tại cho thấy việc khai thác có thể diễn ra từ 25 đến 60 năm tùy thuộc vào những giả định cốt lõi như tốc độ phát triển. Tái chế là một nguồn chính của đồng trong thế giới hiện đại. Do ảnh hưởng bởi nhiều yếu tố khác nhau, sản lượng và cung ứng đồng trong tương lai là một chủ đề còn nhiều tranh cãi, bao gồm cả khái niệm về đỉnh đồng, tương tự như đỉnh dầu.

Giá đồng trong lịch sử là không ổn định, và nó tăng gấp 5 lần từ giá thấp duy trì 60 năm từ US$1,32/kg trong tháng 6 năm 1999 đến US$8,27/kg trong tháng 5 năm 2006. Nó rớt từ US$5,29/kg trong tháng 2 năm 2007, sau đó tăng lên US$7,71/kg tháng 4 năm 2007. Tháng 2 năm 2009, nhu cầu toàn cầu giảm và giá cả hàng hóa giảm mạnh từ mức cao của năm trước là US$1,51/lb.

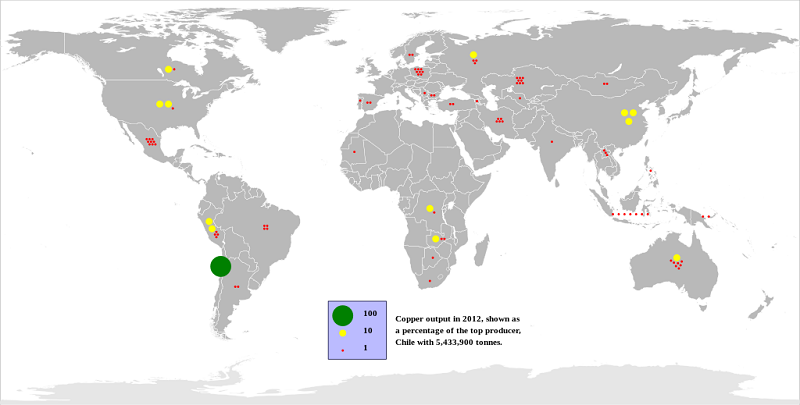

Sản lượng đồng năm 2005

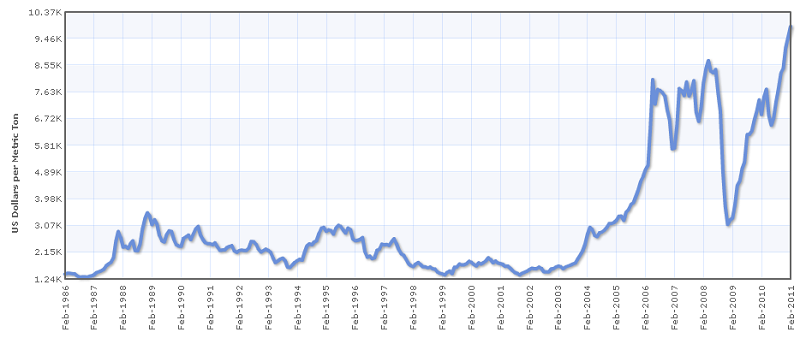

Giá đồng giai đoạn 2003–2011, USD/tấn

Phương pháp
Hàm lượng đồng trong quặng trung bình chỉ 0,6%, và hầu hết quặng thương mại là các loại đồng sulfua, đặc biệt là chalcopyrit (CuFeS2) và ít hơn là chalcocit (Cu2S). Các khoáng này được tách ra từ các quặng được nghiền để nâng hàm lượng lên 10–15% đồng bằng froth flotation hay bioleaching. Nung vật liệu này với silica trong flash smelting để loại sắt ở dạng xỉ. Quá trình này khai thác dễ dàng chuyển sắt sulfua thành dạng ôxit của nó, sau đó các ôxit này phản ứng với silica để tạo ra xỉ silicat nổi lên trên khối nóng chảy. Sản phẩm tạo ra copper matte chứa Cu2S sau đó được roasted để chuyển tất cả các sulfua thành ôxit:

2 Cu₂S + 3 O₂ → 2 Cu₂O + 2 SO₂

Ôxit đồng được chuyển thành đồng blister theo phản ứng nung:

2 Cu₂O → 4 Cu + O₂

Quá trình Sudbury matte chỉ biến đổi 1/2 sulfua thành ôxit và sau đó sử dụng ôxit này để loại phần sulfua còn lại thành ôxit. Sản phẩm này sau đó đem điện phân. This step exploits the relatively easy reduction of copper oxides to copper metal. Khí thiên nhiên được thổ qua blister để loại hầu hết ôxy còn lại và áp dụng tinh chế điện (electrorefining) để tạo ra đồng tinh khiết:

Cu²⁺ + 2 e^– → Cu

Tái chế
Đồng, giống như nhôm, có thể tái chế 100% mà không bị giảm chất lượng cho dù ở dạng thô hoặc nằm trong các sản phẩm khác. Về khối lượng, đồng là kim loại được tái chế phổ biến xếp hàng thứ 3 sau sắt và nhôm. Ước tính có khoảng 80% đồng đã từng được khai thác hiện tại vẫn còn sử dụng. Theo Metal Stocks in Society report của International Resource Panel, phân bổ bình quân đầu người về đồng hiện đang sử dụng trong xã hội là 35–55 kg. Phần nhiều trong số này là ở các nước phát triển nhiều (140–300 kg/người) hơn là các nước ít phát triển (30–40 kg/người).

Quá trình tái chế đồng tuân theo những bước gần như tương tự với chiết tách đồng nhưng đòi hỏi ít công đoạn hơn. Đồng phế liệu có độ tinh khiết cao được nung trong lò cao và sau đó được khử và đúc thành billet và ingot; các phế liệu có độ tinh khiết thấp hơn được tinh chế bằng mạ điện trong một bể axit sulfuric.

Lịch sử
Đồng đã được ghi chép trong các tư liệu của một số nền văn minh cổ đại, và nó có lịch sử sử dụng ít nhất là 10.000 năm. Hoa tai bằng đồng đã được tìm thấy ở miền bắc Iraq có niên đại 8.700 năm TCN. Khoảng 5.000 năm TCN đã có những dấu hiệu của việc luyện, nấu đồng, việc tinh chế đồng từ các ôxít đơn giản của đồng như malachit hay azurit. Các dấu hiệu sớm nhất của việc sử dụng vàng chỉ xuất hiện vào khoảng 4.000 năm TCN.

Người ta còn tìm thấy các đồ vật bằng đồng nguyên chất và đồng đỏ ở các thành phố Sumeria có niên đại 3.000 năm TCN, và các đồ vật cổ đại của người Ai Cập bằng đồng và hợp kim của đồng với thiếc cũng có niên đại tương tự. Trong một kim tự tháp, một hệ thống hàn đồng đã được tìm thấy có niên đại 5.000 năm. Người Ai Cập đã phát hiện ra rằng nếu thêm một lượng nhỏ thiếc vào sẽ làm cho kim loại trở nên dễ đúc hơn, vì thế các hợp kim đồng đỏ đã được tìm thấy ở Ai Cập gần như là đồng thời cùng với đồng. Việc sử dụng đồng ở Trung Hoa cổ đại có niên đại ít nhất là 2.000 năm TCN. Vào khoảng 1200 năm TCN những đồ đồng đỏ hoàn hảo đã được sản xuất ở Trung Quốc. Cũng lưu ý rằng các số liệu ngày, tháng này chịu ảnh hưởng của các cuộc chiến tranh do đồng rất dễ nấu chảy và được tái sử dụng. Tại châu Âu, Oetzi the Iceman, thi thể một người đàn ông được bảo quản tốt có niên đại 3.200 TCN, đã được tìm thấy với chiếc rìu bịt đồng có độ tinh khiết của đồng là 99,7%. Nồng độ cao của asen trong tóc của ông ta có lẽ là do ông đã tham gia vào việc nấu đồng.

Việc sử dụng đồng đỏ đã phát triển trong thời đại của các nền văn minh được đặt tên là thời đại đồ đồng hay thời đại đồng đỏ. Thời kỳ quá độ trong các khu vực nhất định giữa thời kỳ đồ đá mới và thời kỳ đồ sắt được đặt tên là thời kỳ đồ đồng, với một số công cụ bằng đồng có độ tinh khiết cao được sử dụng song song với các công cụ bằng đá.

Đồng thau, một hợp kim của đồng với kẽm, được biết đến từ thời kỳ Hy Lạp nhưng chỉ được sử dụng rộng rãi bởi người La Mã.

Tên gọi
Trong thời của nền văn minh Hy Lạp, kim loại này được biết với tên gọi chalkos. Trong thời kỳ La Mã, nó được biết với tên aes Cyprium (aes là thuật ngữ Latinh chung để chỉ các hợp kim của đồng như đồng đỏ và các kim loại khác, và bởi vì nó được khai thác nhiều ở Síp). Từ những yếu tố lịch sử này, tên gọi của nó được đơn giản hóa thành Cuprum là tên gọi Latinh của đồng.

Trong thần thoại Hy Lạp - La Mã cũng như trong thuật giả kim, đồng có liên quan đến nữ thần Aphrodite (Vệ Nữ) vì vẻ đẹp rực rỡ của nó, việc sử dụng thời cổ đại của nó trong sản xuất gương, và sự liên hệ của nó với Síp, là quê hương của nữ thần. Trong thuật giả kim, ký hiệu của đồng cũng là ký hiệu cho Sao Kim.

Ứng dụng
Đồng là vật liệu dễ dát mỏng, dễ uốn, có khả năng dẫn điện và dẫn nhiệt tốt, vì vậy nó được sử dụng một cách rộng rãi trong sản xuất các sản phẩm:
Dây điện.
Que hàn đồng.
Tay nắm và các đồ vật khác trong xây dựng nhà cửa.
Đúc tượng: Ví dụ tượng Nữ thần Tự Do, chứa 81,3 tấn (179.200 pao) đồng hợp kim.
Cuộn từ của nam châm điện.
Động cơ, đặc biệt là các động cơ điện.
Động cơ hơi nước của Watt.
Rơ le điện, dây dẫn điện giữa các bảng mạch và các chuyển mạch điện.
Ống chân không, ống tia âm cực và magnetron trong các lò vi ba.
Bộ dẫn sóng cho các bức xạ vi ba.
Việc sử dụng đồng trong các mạch IC đã trở nên phổ biến hơn để thay thế cho nhôm vì độ dẫn điện cao của nó.
Là một thành phần trong tiền kim loại.
Trong đồ nhà bếp, chẳng hạn như chảo rán.
Phần lớn các đồ dùng bằng niken trắng dùng ở bàn ăn (dao, nĩa, thìa) có chứa một lượng đồng nhất định.
Trong chế tạo đồ đựng thức ăn bằng bạc (hàm lượng bạc từ 92,5% trở lên), có chứa một số phần trăm đồng.
Là thành phần của gốm kim loại và thủy tinh màu.
Các loại nhạc khí, đặc biệt là các loại nhạc khí từ đồng thau.
Làm bề mặt tĩnh sinh học trong các bệnh viện hay các bộ phận của tàu thủy để chống hà.
Các hợp chất, chẳng hạn như dung dịch Fehling, có ứng dụng trong phân tích hóa học.
Đồng (II) Sulfat được sử dụng như là thuốc bảo vệ thực vật và chất làm sạch nước.

Vai trò sinh học
Đồng là nguyên tố vi lượng rất cần thiết cho các loài động, thực vật bậc cao. Đồng được tìm thấy trong một số loại enzym, bao gồm nhân đồng của cytochrom c oxidas, enzym chứa Cu-Zn superoxid dismutas, và nó là kim loại trung tâm của chất chuyên chở ôxy hemocyanin. Máu của cua móng ngựa (cua vua) Limulus polyphemus sử dụng đồng thay vì sắt để chuyên chở ôxy.

Theo tiêu chuẩn RDA của Mỹ về đồng đối với người lớn khỏe mạnh là 0,9 mg/ngày.

Đồng được vận chuyển chủ yếu trong máu bởi protein trong huyết tương gọi là ceruloplasmin. Đồng được hấp thụ trong ruột non và được vận chuyển tới gan bằng liên kết với albumin.

Một bệnh gọi là bệnh Wilson sinh ra bởi các cơ thể mà đồng bị giữ lại, mà không tiết ra bởi gan vào trong mật. Căn bệnh này, nếu không được điều trị, có thể dẫn tới các tổn thương não và gan.

Người ta cho rằng kẽm và đồng là cạnh tranh về phương diện hấp thụ trong bộ máy tiêu hóa vì thế việc ăn uống dư thừa một chất này sẽ làm thiếu hụt chất kia.

Các nghiên cứu cũng cho thấy một số người mắc bệnh về thần kinh như bệnh schizophrenia có nồng độ đồng cao hơn trong cơ thể. Tuy nhiên, hiện vẫn chưa rõ mối liên quan của đồng với bệnh này như thế nào (là do cơ thể cố gắng tích lũy đồng để chống lại bệnh hay nồng độ cao của đồng là do căn bệnh này gây ra).

Hợp kim
Có rất nhiều chủng loại hợp kim của đồng - Các gương đồng là hợp kim của 4 phần đồng với một phần thiếc, đồng thau còn gọi là Latông hay đồng vàng là hợp kim của đồng với kẽm, và đồng đỏ hay còn gọi là Burông là hợp kim của đồng với thiếc.

Hợp chất
Các trạng thái ôxi hóa chung của đồng bao gồm trạng thái đồng (I) ít ổn định Cu+1; và trạng thái ổn định hơn đồng(II), Cu+2, chúng tạo thành các muối có màu lam hoặc lục-lam. Dưới các điều kiện không bình thường, trạng thái Cu+3 có thể được tạo ra.

Cacbonat đồng (II) là một chất màu xanh lục, nó được hình thành trên các mái che phủ bằng đồng hay các mái vòm của một số công trình. Sulfat đồng (II) tạo thành các tinh thể ngậm nước có màu xanh lam CuSO4.5H2O có lẽ là hóa chất thông dụng nhất của đồng trong các phòng thí nghiệm. Khi hỗn hợp với Ca(OH)2, nó được sử dụng như thuốc diệt nấm, được biết đến với tên gọi hỗn hợp Boóc đô (Bordeaux mixture).

Có hai ôxít đồng ổn định là ôxít đồng (II) (CuO) và ôxít đồng (I) (Cu2O). Các ôxít đồng được sử dụng để tạo ra ôxít yttri bari đồng (YBa2Cu3O7-δ) hay YBCO, nó là cơ sở cho rất nhiều chất siêu dẫn dị thường.

Các hợp chất khác: clorua đồng (I) CuCl, clorua đồng (II) CuCl2, sulfua đồng (II) CuS.

Phòng ngừa
Mọi hợp chất của đồng là những chất độc. Đồng kim loại ở dạng bột là một chất dễ cháy. 30g sulfat đồng có khả năng gây chết người. Đồng trong nước với nồng độ lớn hơn 1 mg/lít có thể tạo vết bẩn trên quần áo hay các đồ vật được giật giũ trong nước đó. Nồng độ an toàn của đồng trong nước uống đối với con người dao động theo từng nguồn, nhưng có xu hướng nằm trong khoảng 1,5 – 2 mg/lít. Mức cao nhất có thể chịu được về đồng theo DRI trong chế độ ăn uống đối với người lớn theo mọi nguồn đều là 10 mg/ngày.


Biểu đồ cháy của đồng kim loại
