Nguyên lý hoạt động của máy bay?

Nguyên lí hoạt động của máy bay

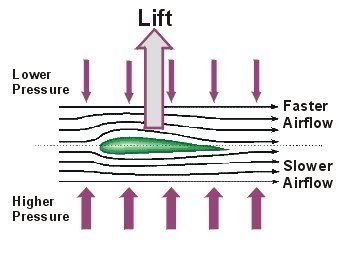

Áp dụng quy tắc Ảnh Hưởng của Bernoulli

Máy bay thắng được trọng lực và bay lên được là nhờ lực nâng khí động học hay còn gọi là lực nâng . Là kết quả của sự chênh lệch áp suất không khí tại mặt trên và mặt dưới của vật thể (cánh máy bay) khi dòng khí chuyển động chảy bao bọc qua vật thể. Để có lực nâng khí động học thì thiết diện vật thể (cánh) phải không đối xứng qua trục chính và đường biên của mặt trên phải lớn hơn của mặt dưới, những vật thể có hình dạng thiết diện như vậy được gọi là có hình dạng khí động học. Khi không khí chảy bao quanh hình khí động sẽ có lực nâng khí động học và đồng thời xuất hiện lực cản. Hình khí động học nào cho hiệu ứng lực nâng càng cao mà lực cản càng ít thì được coi là có hiệu suất khí động học càng tốt. Đối với chất lỏng hiệu ứng cũng tương tự (thuỷ động học).


Khi không khí chảy qua hình khí động là cánh, tại mặt dưới sẽ có áp suất cao hơn so với mặt trên và hệ quả là sẽ xuất hiện một lực tác động từ dưới lên vuông góc với cánh. Lực nâng có độ lớn bằng diện tích cánh nhân với chênh lệch áp suất hai mặt. Độ chênh lệch áp suất phụ thuộc vào hình dạng thiết diện cánh tức là phụ thuộc vào hiệu suất khí động học của cánh, góc tấn (góc chảy của không khí tương đối với vật khí động) và vận tốc dòng chảy. Như vậy khi vận tốc dòng chảy đạt đến độ lớn nào đó thì chênh lệch áp suất (đồng nghĩa với lực nâng) sẽ đủ để thắng trọng lực và vật thể có thể bay lên được. Muốn có lực nâng đủ thì vận tốc và diện tích cánh phải đủ: cánh càng rộng thì máy bay có thể cất cánh với vận tốc nhỏ hơn, ngược lại cánh càng nhỏ thì đòi hỏi vận tốc càng lớn để cất cánh.

Trong máy bay có cánh cố định vật thể khí động học để tạo lực nâng là đôi cánh của máy bay được gắn cố định vào thân. Vận tốc ngang của máy bay (cũng đồng nghĩa với vận tốc dòng chảy) có được nhờ lực tác động ngang sinh ra nhờ động cơ (có thể thông qua cánh quạt hoặc dòng khí phản lực). Động cơ quay cánh quạt (hoặc phụt dòng khí phản lực) sẽ tạo phản lực đẩy máy bay chuyển động tương đối với không khí về phía trước, khi chuyển động tương đối như vậy cánh máy bay sẽ bị dòng khí chảy bao bọc xung quanh và tạo hiệu ứng lực nâng khí động học tác động từ dưới lên, khi vận tốc máy bay đạt đến giá trị nào đó lực nâng sẽ đủ lớn để thắng trọng lực và máy bay sẽ bay được.

Còn đối với máy bay trực thăng cánh nâng là cánh quạt nâng nằm ngang, nó đồng thời còn để tạo lực đẩy ngang làm trực thăng chuyển động ngang.

Như vậy đối với máy bay có cánh cố định thì lực nâng chỉ có khi có đủ vận tốc, mất vận tốc sẽ mất lực nâng (thất tốc) nên máy bay không thể bay đứng một chỗ. Trực thăng cũng theo nguyên tắc lực nâng khí động học nhưng các cánh nâng là cánh quạt ngang quay xung quanh trục nên vẫn đảm bảo chuyển động tương đối với không khí và có lực nâng khi trực thăng vẫn đứng yên nên trực thăng có thể bay đứng một chỗ.

Cơ cấu điều khiển bay
Đối với máy bay có cánh cố định

Các cơ cấu điều khiển bay của máy bay để thực hiện các chuyển động bay: cất cánh, hạ cánh; vòng trái, phải; nghiêng cánh; nâng, hạ độ cao khi bay bằng; hướng mũi bay lên trên, xuống dưới.

Để thực hiện điều khiển bay có các cơ cấu cánh là: cánh nâng chính, cánh đuôi ngang, cánh đuôi đứng (bánh lái), Cánh tà chính, cánh tà đuôi. Nguyên tắc điều khiển bay rất đơn giản theo lực nâng khí động học và mô men cơ học. Các cánh đuôi (cánh ngang, cánh đứng) chỉ cần có kích thước nhỏ vẫn đủ mô men vì tay đòn mô men là khoảng cách khá lớn từ đuôi đến trọng tâm máy bay.

Cánh đuôi ngang để tạo lực nâng ở phần đuôi máy bay, lực này sẽ cùng lực nâng ở cánh chính cân bằng mô men với trọng lực tại trọng tâm máy bay cho phép máy bay không bị lộn vòng (nếu không có cánh đuôi ngang thì lực nâng tại đôi cánh và trọng lực tại trọng tâm máy bay sẽ tạo thành mô men làm máy bay bị lộn vòng

Cánh tà chính và cánh tà đuôi là bộ phận cử động được ở phía sau của các cánh ngang. Cánh tà chính nằm ở phía sau cánh nâng chính có thể thu vào trong cánh chính hoặc đẩy dài ra, ngoài ra còn có thể chĩa lên hoặc chúc xuống phía dưới. Cánh tà đuôi nằm ở phần sau cánh ngang đuôi chỉ có thể chĩa lên hoặc chúc xuống không thu vào hoặc duỗi ra được. Các cánh tà này có chức năng để hiệu chỉnh lực nâng: Khi thu cánh tà chính vào trong cánh chính diện tích cánh giảm, lực nâng cũng sẽ giảm và khi kéo dài ra thì lực nâng tăng. Các cánh tà chính và tà đuôi khi chĩa lên hoặc chúc xuống sẽ làm thay đổi hình dạnh thiết diện cánh và dẫn đến thay đổi lực nâng: Chĩa lên thì giảm lực nâng, chúc xuống thì tăng lực nâng.

Cánh đuôi đứng có chức năng định hướng, giữ cho thân máy bay ổn định theo chuyển động thẳng về phía trước. Trên cánh đuôi đứng có bộ phận cử động được là cánh bánh lái đuôi sẽ đóng vai trò bánh lái thông thường: Khi cánh bánh lái đứng đối xứng sẽ không có lực Zhukovski tác dụng theo chiều ngang nhưng khi nó quay sang phải hoặc trái sẽ sinh lực tác dụng ngang vào bánh lái đuôi sang trái hoặc sang phải tương ứng. Lực này tạo mô men (với tay đòn là khoảng cách từ bánh lái đến trọng tâm báy bay) làm máy bay hướng mũi sang phải hoặc trái tương ứng.

Cất cánh, hạ cánh: khi cất cánh, hạ cánh vận tốc máy bay thấp mà cần duy trì lực nâng nên cánh cần có diện tích lớn nhất và có hiệu suất khí động cho lực nâng tốt nhất việc này được thực hiện bằng cách kéo dài tối đa cánh tà và nếu cần thì chúc mũi cánh tà xuống phía dưới.

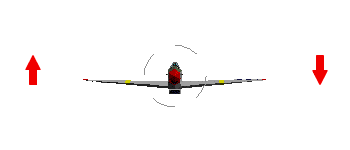

Nghiêng cánh:
Để nghiêng cánh thì cần tạo chênh lệch lực nâng tại hai cánh chính ví dụ cánh tà chính phải thì chúc xuống, cánh tà chính trái thì quay lên, khi đó lực nâng tại cánh phải lớn hơn lực nâng tại cánh trái làm máy bay nghiêng cánh sang trái.

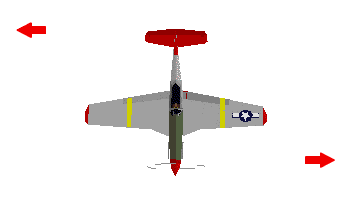

Đổi hướng bay ngang sang phải, trái:
Để đổi hướng thì dùng bánh lái đuôi cho quay về phía nào thì đầu máy bay rẽ về hướng bên đó. Để đổi hướng gấp (góc ngoặt lớn) thì còn có thể kết hợp bánh lái với nghiêng cánh muốn rẽ về phía nào thì nghiêng cánh về phía đó.



Bay lên, bay xuống:
Để máy bay chúc đầu lên - xuống (bay lên, bay xuống) thì hiệu chỉnh cánh tà đuôi bằng cách chĩa lên hoặc chúc xuống: Nếu cánh tà đuôi chĩa lên thì lực nâng tại đuôi giảm mà lực nâng tại cánh chính giữ nguyên sẽ tạo nên mô men làm đầu máy bay hướng lên phía trên, nếu cánh tà đuôi chúc xuống thì ngược lại máy bay sẽ chúí đầu xuống. Có thể kết hợp cùng cánh tà chính sao cho có sự thay đổi tương quan lực nâng tại cánh chính và cánh đuôi và sẽ tạo nên mô men làm đầu máy bay lên hay xuống (xem hình minh hoạ).



Thay đổi độ cao khi bay bằng:
Bằng cách hiệu chỉnh cánh tà (chính và đuôi) để tăng hoặc giảm lực nâng. Khi tăng lực nâng máy bay sẽ tăng độ cao lên một mức cân bằng mới, nếu giảm lực nâng máy bay sẽ hạ độ cao xuống mức cân bằng mới thấp hơn.
